混凝土搅拌站控制系统故障处理方法(图文)

混凝土搅拌站的控制系统是混凝土搅拌站关键的电气设备，它的状态好坏关系到商品混凝土的产量和质量。目前国内的商品混凝土搅拌站基本上都采用了微机控制系统，种类基本上有：

   (1) 早期的称重仪表+单板机系统；

   (2) 单板机(带显示仪表)+上位机系统；

   (3) 称重仪表+PLC+上位机系统；

   (4) 工控机系统；

   (5) 小型工业总线型系统；

   (6) 带称重模块(带显示仪表)的PLC+上位机系统。

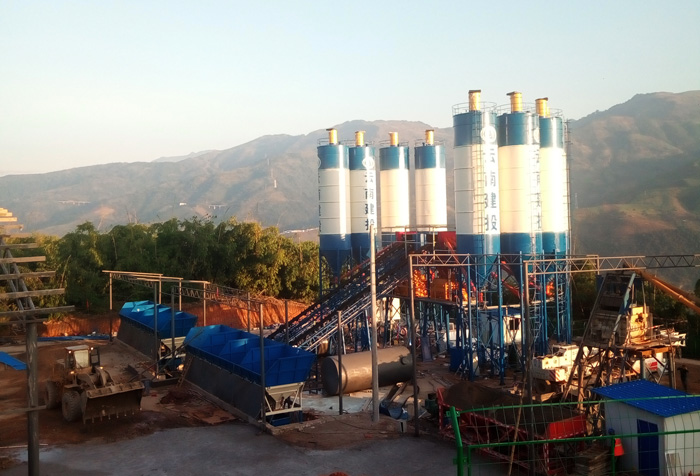

混凝土搅拌站

 由于微机控制系统的组成较复杂，故障定位也相对困难，为更大限度地降低生产上的损失，须实现混凝土微机控制系统故障的快速检测定位。总的思路是：要熟悉微机控制系统工作原理以及各种机械动作的电气逻辑关系，按照正确的电气故障检测流程，运用有效的检测手段进行检测，并结合逻辑分析和判断，不断缩小故障范围，找出故障点。

 工控机系统直流电源的故障处理

故障现象

工控机系统全部输出功能失灵故障，而工控机工作正常，只是驱动部分无输出信号，怀疑是一种共性的控制电源故障。

故障分析及故障处理

 分析该现象产生的原因，先考虑共用的控制电源出问题的可能性较大，检查AC220V控制电源正常，而检查DC24V和DCl2V电源输出时，发现分别只有13V和5V，经调整也达不到额定的输出电压。将负载拆下后，送电测量输出电压也无明显好转，故判断该开关电源损坏，用万用表分别测量开关电源驱动的2个负载线路电阻皆正常。

 为解决这个问题，用两组DCl2V的蓄电池经过简单的连接后，采用共地的方法输出DC24V和DCl2V电源给控制系统，然而，当系统运行到1号砂秤排料时，相应的继电器无输出信号。经过仔细检查发现该回路在控制台上的DB-37针形接头线脚之间有焊锡短路，因现在DC24V和DCl2V电源采用共地，所以每当1号砂秤排料继电器输出信号就产生了对地短路现象。换上独立的DC24V开关电源和DCl2V开关电源后系统工作正常。

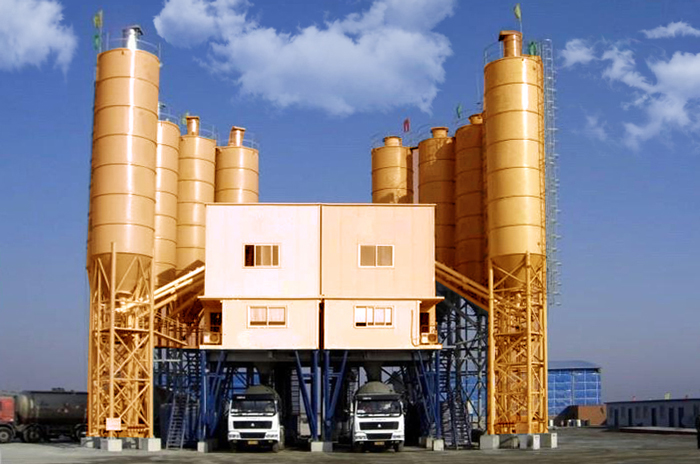

商混站_混凝土生产现场实拍

 机械原因引起系统称量不准的故障处理

 故障现象

控制系统现无法自动工作，只能由操作人员看显示器上的各秤数据手动操作，误差较大。管理人员反映该系统总是丢失水泥，上年度生产了4万多m3混凝土，亏了近1500t水泥，损失40多万元。技术人员检查该站的电气系统无明显问题，多次用砝码校水泥秤还非常准确，甚至还将该秤的上下软连接拆下后校验，也未发现问题，故障始终未得到及时处理。

 故障分析及检查处理

  试验中发现该系统在称量过程中，若先称量水泥，再对骨料、砂和水进行称量，称量后水泥秤出现少80-100kg的偏差值；若先称量骨料、砂和水，后称量水泥，则水泥秤增加了80～100kg偏差值。将水泥秤上口的软连接放松些，试验偏差值有所减少，但装了几车混凝土后偏差值又回到80kg左右。

  检查系统及传感器皆正常，从以上各种现象上来分析，水泥秤的偏差值与其它各秤加载的质量有关，而且非常有规律，只有机械故障才能出现这种现象。怀疑2层横梁在加载时有下沉现象，为此用卷尺测量在其它3台秤分别空载和重载时3层横梁与2层横梁之间的距离，发现两种情况下的距离差达到10mm以上。这是系统出现上述故障的原因，当2层横梁带着水泥秤下沉10mm时，超过了软连接的弹性极限，产生软连接向上拉水泥秤的力，下沉的距离越大产生的拉力越大。后用4根小角钢将2层横梁与3层横梁在水泥秤两侧连接，上述故障就再也未出现。

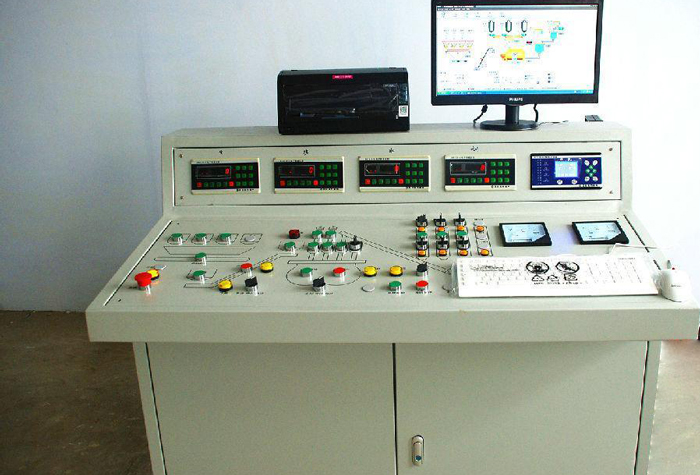

混凝土搅拌站控制系统

称重仪表参数设定错误的处理

故障现象

水泥秤始终存在丢料现象。该搅拌站水泥上料部分采用了斗式提升机上料到上位料仓储存，再用蝶形阀门加料到秤斗中称量的办法。有时蝶形阀门打开后出现阻料现象，若开始加料缓慢，待水泥秤称量后排完料出现-80～-100kg的空秤值；若开始下料比较顺畅，水泥秤排完料后空秤值就接近零值。该公司一年使用3万t水泥，年底发现丢失了200～300t水泥，损失几万元。

故障分析及检查处理

  该公司的管理人员以前曾做过试验，方法是用数块2.5kg的红砖反复加载称量试验。一种方法：每过1s加载1-2块红砖，一直加到40块砖即100kg左右仍显示为零。二种方法：先同时加4块红砖，显示为10kg，再一块块加红砖，这时每加一块红砖显示值增加2.5kg。分析了上述情况后，经过仔细研究仪表资料，试验调整后发现，厂方调试人员为了方便，将5台秤的空秤zui小值全部设定为10kg，只有减水剂秤的空秤zui小值设定为0.5kg。设定为10kg的zui小值对骨料秤来说很正常，对用斗式提升机上料的水泥秤就有影响了，当启动称量时，水泥上料仓在料少于10kg的情况下，短时间内加入到秤里的料量达不到10kg都被算成皮重，因此被算成皮重的水泥就丢失了。后将水泥秤的空秤zui小值设定为lkg，该水泥秤的称重仪表没再出现过丢料现象。

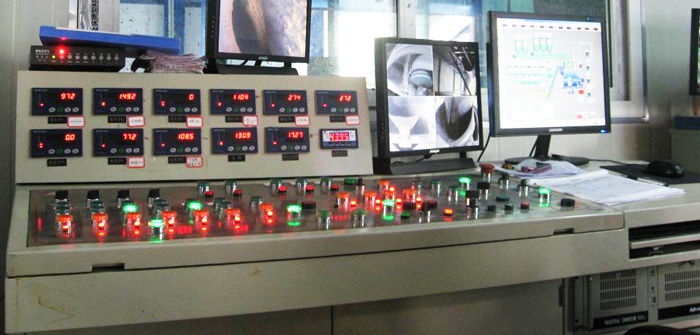

混凝土搅拌站控制系统
